Beschrijving

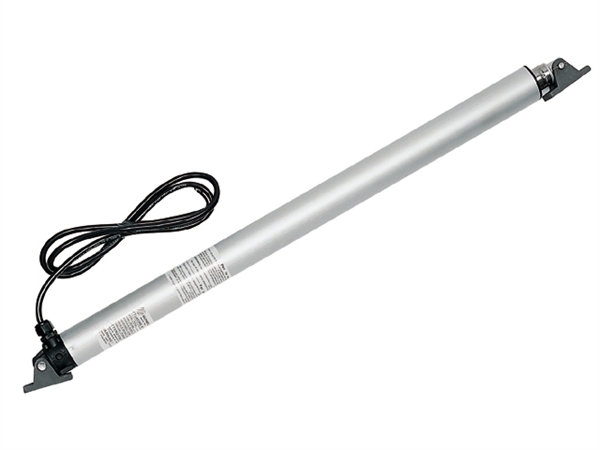

Ultraflex Luiklift Systeem AV 3024

Artikel:
Modelnummer: AV 3024
Voltage: 24 volt
Inches: 11.8″
L (inw/uitw): 677 mm
Slag: 300 mm
Opdrukvermogen: 1200N(120) kg

De ultraflex elektromechanische luikuitzetters worden gebruikt om zware luiken, deuren of andere zware uitrusting te openen en te sluiten. De ultraflex elektromechanische luikuitzetters zijn speciaal ontworpen om te worden toegepast aan boord van pleziervaartuigen. Ze zijn vervaardigd van zee waterbestendige materialen en hebben geen onderhoud nodig. Deze luikuitzetters open geheel of gedeeltelijk en sluiten luiken en deuren; handkracht is niet meer nodig. het is mogelijk om deuren en luiken in iedere gewenste positie te openen van dicht tot volledig open en wederom te sluiten simpelweg door het bedienen van een schakelaar. Volledige veiligheid is gegarandeerd door het zelfblokkerende mechanisme van de cilinder, dat het per ongeluk sluiten van het luik onmogelijk maakt. Bij stroomuitval kan het luik door middel van een meegeleverd noodgereedschap worden geopend. Afhankelijk van de vereiste druk, kan de ultraflex  elektromechanische luikuitzetter in enkele of dubbele uitvoering ( 2 uitzetters) worden toegepast. Maximale druk in enkele uitvoering 1200N (120kg) en maximale druk in dubbele uitvoering 2400N (240kg).

Installatie formule:
Onderstaande berekening kan worden toegepast om de maximale druk te berekenen die nodig is om met de luikuitzetter het luik te openen. De afmetingen en het gewicht van het luik, alsmede de positie van de uitzetters moeten bekend zijn.

P d L
Fmax = —- —- —-
2 b a

P = gewicht van het luik in Newton.
a,b,d = afmetingen in meters zoals aangegeven op figuur 1 en 2.
L = lengte van de luikuitzetter in gesloten toestand.

Attentie: De maximale druk (Fmax) voor de Uflex elektromechanische luikuitzetter is
1200 N bij enkele toepassing en 2400 N bij dubbele toepassing.
Als de benodigde druk hoger is dan 2400 N is het mogelijk om meer dan twee uitzetters te monteren.
